Μηχανή συνελεύσεων μπουλονιών δίσκων φρένων ροδών

Εξοπλισμός εργαστηρίων σιδηροδρόμων για την κινητήρια συνέλευση δίσκων φρένων

Πεδίο εφαρμογής:
Αυτή η μηχανή συνελεύσεων μπουλονιών δίσκων φρένων ροδών χρησιμοποιείται κυρίως για την αυτόματη εργασία συνελεύσεων των μπουλονιών σύνδεσης για τις κινητήριους ρόδες σιδηροδρόμων και το δίσκο φρένων. Το σύστημα ελέγχου μπορεί σε πραγματικό χρόνο να ελέγξει τη λειτουργία και το αρχείο, εκτός από και να εξαγάγει τα asembly στοιχεία.

Τεχνικές παράμετροι:

(οι παράμετροι λεπτομέρειας *The μπορούν να ρυθμιστούν σύμφωνα με τις παρούσες απαιτήσεις του πελάτη.)

Κύρια χαρακτηριστικά γνωρίσματα:

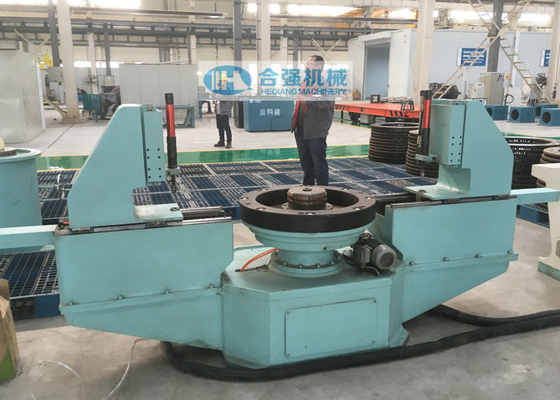

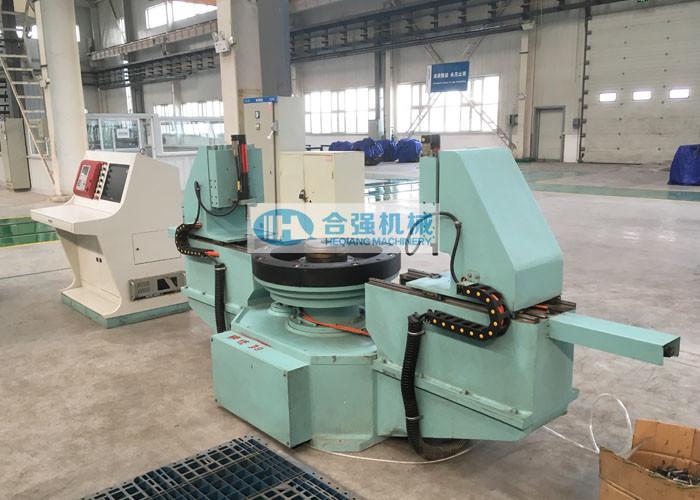

• Η μηχανή αποτελείται κυρίως από το σώμα μηχανών, eletric γαλλικό κλειδί, περιστροφικός πίνακας, σύστημα κίνησης, που κεντροθετεί και που κλειδώνει τη συσκευή, την αρχική τοποθετώντας συσκευή, τον τοποθετώντας μηχανισμό, το eclectrial σύστημα ελέγχου και το κ.λπ.
• Διαδικασία συνελεύσεων: αρχικά ανυψώστε την προσυναρμολογημένη ρόδα με το δίσκο φρένων επάνω στον περιστροφικό πίνακα, ο περιστροφικός πίνακας θα τοποθετήσει αυτόματα και θα επεκτείνει και θα καθορίσει τη ρόδα άντεξε, κατόπιν το βούλωμα της αρχικής τοποθετώντας συσκευής θα σταθεί ενάντια στην επιφάνεια δίσκων φρένων, ο δίσκος φρένων θα περιστραφεί αργά με τον περιστροφικό πίνακα, το βούλωμα της αρχικής τοποθετώντας συσκευής θα παρεμβληθεί στην τρύπα μπουλονιών κάτω από τη δύναμη, αυτή τη στιγμή, ο περιστροφικός πίνακας θα σταματήσει και ο δίσκος φρένων ροδών ολοκληρώνεται ο αρχικός προσδιορισμός θέσης. Μετά από αυτόν, ο περιστροφικός πίνακας μαζί με το χαμηλότερο πίνακα περιστρέφεται στο κατώτατο σημείο του ηλεκτρικού γαλλικού κλειδιού, και τα μπουλόνια και στις δύο πλευρές της πλατφόρμας στερεώνονται προτού να αρχίσει το ηλεκτρικό γαλλικό κλειδί, τα μπουλόνια στην τρύπα μπουλονιών θα χτυπηθούν αρχικά. Αφότου ανυψώνεται με γρύλλο το ηλεκτρικό γαλλικό κλειδί, το ηλεκτρικό γαλλικό κλειδί κινεί κάτω και αρχίζει να συγκεντρώνει τα μπουλόνια βιδών. Αφότου συγκεντρώνεται ένα ζευγάρι των μπουλονιών, ο περιστροφικός πίνακας περιστρέφεται για να πάει για τη συνέλευση του επόμενου ζευγαριού των μπουλονιών σύμφωνα με την προγραμματισμένη εκ των πρότερων ακολουθία έως ότου συγκεντρώνονται όλα τα μπουλόνια. Αφότου συγκεντρώνονται τα μπουλόνια, ο rotaty πίνακας επιστρέφει στην αρχική θέση, και ο συγκεντρωμένος δίσκος φρένων ροδών σηκώνεται για να ολοκληρώσει την εργασία συνελεύσεων του δίσκου ροδών και φρένων.
• Η μηχανή μπορεί αυτόματα να τοποθετήσει τη ρόδα, καμία ανάγκη δεν περιστρέφεται με το χέρι τη ρόδα για να εγκαταστήσει τη μηχανή.
• Η μηχανή έχει τη λειτουργία του αυτόματου προσδιορισμού θέσης και της στερέωσης. Φόρτωση ενός χρόνου για να ολοκληρώσει τη συνέλευση όλων των μπουλονιών αυτόματα.
• Μόνο ένας χειριστής που απαιτείται για να ολοκληρώσει ολόκληρη την εργασία συνελεύσεων.

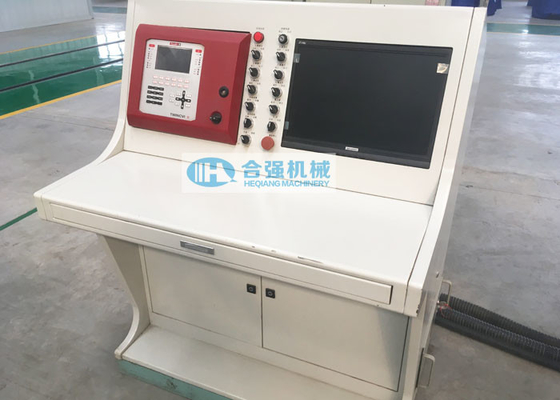

• PLC Siemens και βιομηχανικός υπολογιστής AdvanTech για να ελέγξει και να επιτηρήσει τη λειτουργία.
• Τα τμήματα μετάλλων του εξοπλισμού και τα όργανα είναι rustproof και χρωματισμένα εκτός από την κατεργασία της επιφάνειας και την ηλεκτρολυτική επιμετάλλωση της επιφάνειας.

Τεχνικά έγγραφα:
Τα ακόλουθα τεχνικά έγγραφα θα παρασχεθούν μαζί με τη μηχανή όταν παράδοση σε αντίγραφο σε χαρτί και μαλακό αντίγραφο στη αγγλική γλώσσα (παρέχετε το ε-αντίγραφο στον αγοραστή πριν από την παράδοση):

• Εγχειρίδιο οδηγίας λειτουργίας και συντήρησης
• Γενικό σχέδιο ρύθμισης, διάγραμμα ηλεκτρικών σχηματικών αναπαραστάσεων
• Σχέδιο ιδρύματος
• Κατάλογος ανταλλακτικών, κατάλογος ειδικών εργαλείων
• Πιστοποιητικό προϊόντων/πιστοποιητικό αποδοχής εργοστασίων, κ.λπ.
