135Nm αυτόματη μηχανή σκλήρυνσης μπουλονιών σιδηροδρόμων ροπής

Αυτόματη μηχανή σκλήρυνσης μπουλονιών δίσκων φρένων ροδών σιδηροδρόμων με τη ροπή 135Nm, εξοπλισμός εργαστηρίων σιδηροδρόμων


Πεδίο εφαρμογής:
Αυτή η μηχανή σκλήρυνσης μπουλονιών δίσκων φρένων ροδών χρησιμοποιείται κυρίως για τη λειτουργία σκλήρυνσης των μπουλονιών σύνδεσης για τις κινητήριους ρόδες σιδηροδρόμων και το δίσκο φρένων. Το σύστημα ελέγχου μπορεί σε πραγματικό χρόνο να ελέγξει τη λειτουργία και το αρχείο, εκτός από και να εξαγάγει τα στοιχεία σκλήρυνσης (ροπή και γωνία) και την καμπύλη σκλήρυνσης.


Τεχνικές παράμετροι:

(οι παράμετροι λεπτομέρειας *The μπορούν να ρυθμιστούν σύμφωνα με τις παρούσες απαιτήσεις του πελάτη.)

Κύρια χαρακτηριστικά γνωρίσματα:

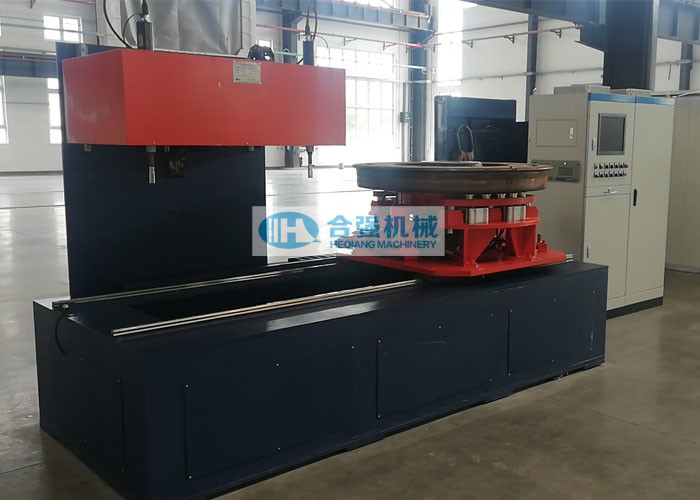

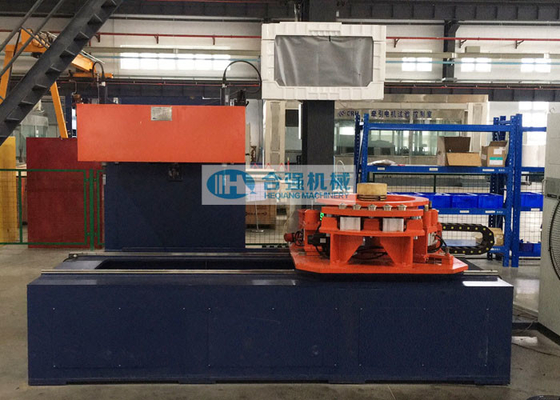

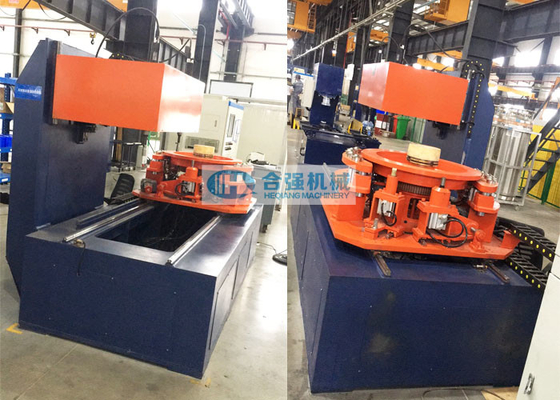

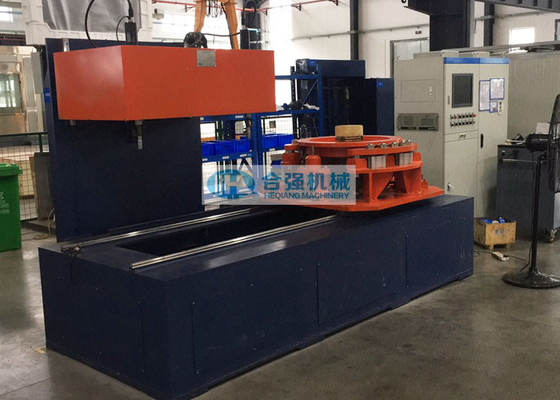

• Η μηχανή σκλήρυνσης αποτελείται κυρίως από το σώμα μηχανών, τους διπλούς άξονες σκλήρυνσης, τον περιστροφικό τοποθετώντας πίνακα, τη συσκευή στερέωσης βιδών, την αρχική τοποθετώντας συσκευή και το eclectrial σύστημα ελέγχου κ.λπ.
• Διαδικασία σκλήρυνσης: αρχικά ανυψώστε τον προσυναρμολογημένο δίσκο φρένων ροδών επάνω στον περιστροφικό τοποθετώντας πίνακα, ο περιστροφικός τοποθετώντας πίνακας θα τοποθετήσει αυτόματα και θα επεκτείνει και θα καθορίσει τη ρόδα άντεξε, κατόπιν το βούλωμα της αρχικής συσκευής θέσης θα σταθεί ενάντια στην επιφάνεια δίσκων φρένων, ο δίσκος φρένων θα περιστραφεί αργά με τον περιστροφικό τοποθετώντας πίνακα, το βούλωμα της αρχικής τοποθετώντας συσκευής θα παρεμβληθεί στην τρύπα μπουλονιών κάτω από τη δύναμη, αυτή τη στιγμή, ο περιστροφικός πίνακας θα σταματήσει και ο δίσκος φρένων ροδών ολοκληρώνεται ο αρχικός προσδιορισμός θέσης. Μετά από αυτόν, ο τοποθετώντας πίνακας μαζί με το χαμηλότερο πίνακα περιστρέφεται στο κατώτατο σημείο του άξονα σκλήρυνσης, και τα μπουλόνια και στις δύο πλευρές της πλατφόρμας στερεώνονται προτού να αρχίσει η συσκευή σκλήρυνσης, τα μπουλόνια στην τρύπα μπουλονιών θα χτυπηθούν αρχικά. Αφότου ανυψώνεται με γρύλλο η συσκευή σκλήρυνσης, η συσκευή άξονων σκλήρυνσης κινεί κάτω και αρχίζει να σφίγγει τα μπουλόνια βιδών. Αφότου βιδώνεται ένα ζευγάρι των μπουλονιών, ο περιστροφικός πίνακας περιστρέφεται για να πάει για τη σκλήρυνση του επόμενου ζευγαριού των μπουλονιών σύμφωνα με την προγραμματισμένη εκ των πρότερων ακολουθία έως ότου σφίγγονται όλα τα μπουλόνια. Αφότου σφίγγονται τα μπουλόνια, ο rotaty πίνακας επιστρέφει στην αρχική θέση, και ο σφιγγμένος δίσκος φρένων ροδών σηκώνεται για να ολοκληρώσει την εργασία σκλήρυνσης ενός μπουλονιού δίσκων φρένων ροδών.
• Αυτόματη σκλήρυνση: αφότου εισάγονται οι πληροφορίες κομματιών προς κατεργασία, το σύστημα ελέγχου αυτόματος απαίτησε το relavent πρόγραμμα και το δικαστή σκλήρυνσης εάν το πραγματικό κομμάτι προς κατεργασία αντιστοιχείται το αποκαλούμενο πρόγραμμα.
• Κατά τη διάρκεια της λειτουργίας σκλήρυνσης, το σύστημα ελέγχου μπορεί σε πραγματικό χρόνο να ελέγξει τη λειτουργία και το αρχείο, εκτός από και να εξαγάγει τα στοιχεία σκλήρυνσης (ροπή και γωνία) και την καμπύλη σκλήρυνσης.
• Ο άξονας σκλήρυνσης έχει προς τα εμπρός και αντίστροφες λειτουργίες περιστροφής. Την κατεύθυνση περιστροφής μπορεί να αλλάξουν με η σκλήρυνση rogram.
• Το σύστημα ελέγχου μπορεί αυτόματα να κρίνει εάν η σκλήρυνση είναι κατάλληλη και θα δώσει το συναγερμό σε περίπτωση σκλήρυνσης της αποτυχίας.
• Μόνο ένας χειριστής που απαιτείται για να ολοκληρώσει ολόκληρες τις διαδικασίες σκλήρυνσης.
• PLC Siemens και βιομηχανικός υπολογιστής AdvanTech για να ελέγξει και να επιτηρήσει τη λειτουργία.


Τεχνικά έγγραφα:
Τα ακόλουθα τεχνικά έγγραφα θα παρασχεθούν μαζί με τη μηχανή Τύπου εργαλείων ροδών όταν παράδοση σε αντίγραφο σε χαρτί και μαλακό αντίγραφο στη αγγλική γλώσσα (παρέχετε το ε-αντίγραφο στον αγοραστή πριν από την παράδοση):

• Εγχειρίδιο οδηγίας λειτουργίας και συντήρησης
• Γενικό σχέδιο ρύθμισης, διάγραμμα ηλεκτρικών σχηματικών αναπαραστάσεων
• Σχέδιο ιδρύματος
• Κατάλογος ανταλλακτικών, κατάλογος ειδικών εργαλείων
• Πιστοποιητικό προϊόντων/πιστοποιητικό αποδοχής εργοστασίων, κ.λπ.
