κάμπτοντας μηχανή πιάτων 4m/min 120mm, κυλώντας μηχανή πιάτων 4 κυλίνδρων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | κάμπτοντας μηχανή πιάτων | Χρήση: | Κάμψη πιάτων φύλλων μετάλλων |
|---|---|---|---|
| Εφαρμογή: | Αιολική ενέργεια και ναυπηγική κ.λπ. | πάχος πιάτων: | μέγιστο 120mm |
| Πλάτος πιάτων: | μέγιστο 3200mm | Δύναμη παραγωγής πιάτων: | 345MPA |
| Κύλινδρος Qty εργασίας: | 4pcs | Ταχύτητα κυλίσματος: | 4m/min |
| Επισημαίνω: | κάμπτοντας μηχανή πιάτων 120mm,245MPa κάμπτοντας μηχανή πιάτων,4m/min 4 κυλώντας μηχανή πιάτων κυλίνδρων |
||

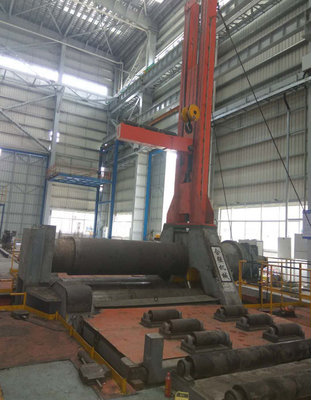

παχύ πιάτο 4 120mm ελεγχόμενο NC υδραυλικό Drive κυλώντας μηχανών πιάτων κυλίνδρων
Χαρακτηριστικά γνωρίσματα μηχανών:
- NC ελεγχόμενη υδραυλική κάμπτοντας μηχανή πιάτων τέσσερις-ρόλων κίνησης.
- Με το πιάτο που κάμπτει και που κουλουριάζει τη λειτουργία
- Με την προ-κάμπτοντας λειτουργία πιάτων.
- Με τη τοπ υποστήριξη, τη δευτερεύουσα υποστήριξη και τον αυτόματο πίνακα σίτισης.
- One-time σίτιση για να ολοκληρώσει την προ-κάμπτοντας και κάμπτοντας εργασία των πιάτων.
- Ο ανώτερος ρόλος και ο χαμηλότερος ρόλος είναι οι ρόλοι κύριας κίνησης. Η δύναμη παγιδεύεται με τους ανώτερους και χαμηλότερους ρόλους μέσω της υδραυλικής μηχανής και του πλανητικού μειωτή για να παρέχει τη ροπή για το κύλισμα πιάτων.
- Η θέση ανώτερων ρόλων καθορίζεται. Ο χαμηλότερος ρόλος μπορεί να κινηθεί πάνω-κάτω, ώστε να στερεωθεί το πιάτο.
- Όλη η εργασία κυλά και των δύο υιοθετεί τα κυλώντας ρουλεμάν κυλώντας μύλων νέου τύπου.
- Όλοι οι ρόλοι εργασίας κατασκευάζονται των σφυρηλατημένων κομματιών 42CrMo με τη σκληρότητα HB260~300.
- Σίτιση ενός χρόνου για να ολοκληρώσει την προ-κάμψη και των ακρών του πιάτου και του κυλίσματος του κυλινδρικού και κοχυλιού τόξων χωρίς τη βοήθεια της βοηθητικής συσκευής. Μπορεί επίσης να πραγματοποιήσει ορισμένη διαμόρφωση και την ισοπέδωση του μετάλλου φύλλων, και η υπόλοιπη ευθεία άκρη είναι μικρή.
- Ψηφιακή επίδειξη, έλεγχος PLC. Η οπτική εισαγωγή, εκδίδει, τροποποιεί και αποθηκεύει τις παραμέτρους διαδικασίας.
Κύριες τεχνικές παράμετροι:
| Τύπος μηχανών | Ελεγχόμενη NC υδραυλική κίνηση κάμπτοντας μηχανών πιάτων τεσσάρων ρόλων |
| Διαμορφώστε το αριθ. | HQW12-120x3200 |
| Ρόλος εργασίας qty | 4pcs (ένας ανώτερος ρόλος, ένας χαμηλότερος ρόλος και δίπλευροι ρόλοι) |
| Διάμετρος του ανώτερου ρόλου | 930 χιλ. |
| Διάμετρος του χαμηλότερου ρόλου | 770 χιλ. |
| Διάμετρος των δευτερευόντων ρόλων | 630 χιλ. |
| Downforce του ανώτερου ρόλου | 1700 τόνοι |
| Μέγιστο πάχος κυλίσματος πιάτων | 120 χιλ. (πιάτο Q345) |
| Μέγιστο προ-κάμπτοντας πάχος | 80 χιλ. (πιάτο Q345) |
| Μέγιστο πλάτος πιάτων | 3200 χιλ. (πιάτο Q345) |
| Όριο παραγωγής πιάτων | MPA 345 |
| Ελάχιστη κυλώντας διάμετρος | 4000 χιλ. (κάτω από το πλήρες φορτίο) |
| Μήκος της υπόλοιπης ευθείας άκρης | χρόνος 2,5 του πάχους πιάτων |
| Ταχύτητα κυλίσματος πιάτων | approx.4 m/min |
| Εγκατεστημένη σύνολο δύναμη | approx.650 KW |
| Δευτερεύων ανυψωτικός τύπος ρόλων | Κεκλιμένη ανύψωση ευθειών γραμμών |
| Τρόπος κίνησης ανώτερων ρόλων | Υδραυλική μηχανή και πλανητικός μειωτής |
| Χαμηλότερος τρόπος κίνησης ρόλων | Υδραυλική μηχανή και πλανητικός μειωτής |
| Τρόπος ψύξης υδραυλικού πετρελαίου | Όρος αέρα ψύξης |
| Αυτόματος πίνακας σίτισης |
Υδραυλικός πίνακας ρόλων κίνησης, με την κεντραρίσματος συσκευή. Ανώτατο φορτίο 45 τόνοι. |

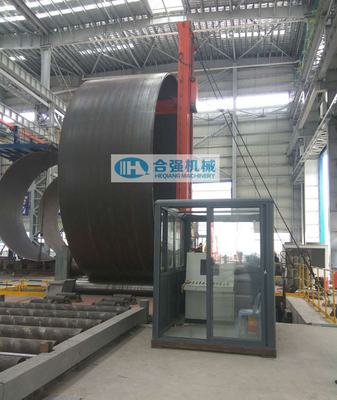

| Τοπ υποστήριξη | Μπορεί να υποστηρίξει το κοχύλι κυλίνδρων σε Φ4~8m μέσα στο βάρος 45 τόνοι. |
| Δευτερεύουσες υποστηρίξεις | Κάθε υποστήριξη και στη σίτιση και στην απαλλαγή της πλευράς |
*Above οι παράμετροι είναι ενδεικτικές και μπορούν να τροποποιηθούν σύμφωνα με τις παρούσες απαιτήσεις των πελατών.)
