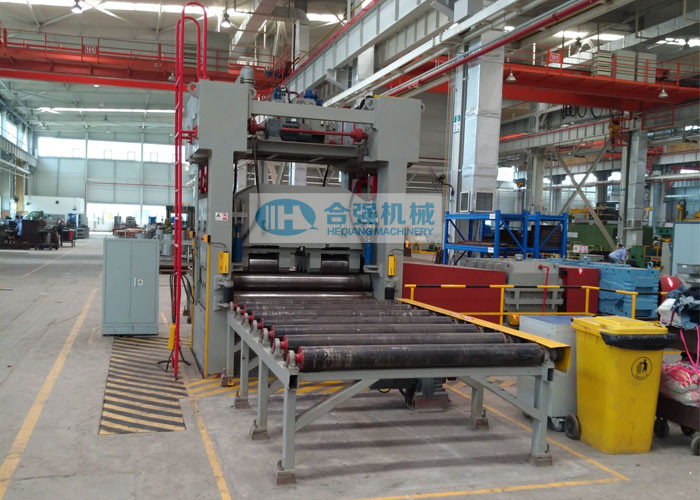

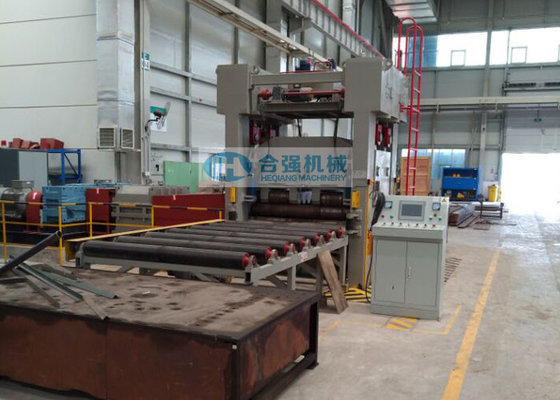

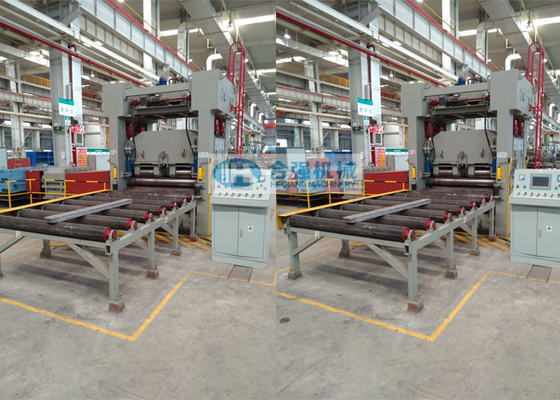

πλάτος 9 3000mm πιάτο χάλυβα κυλίνδρων που ισιώνει τη μηχανή
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντων: | Πιάτο που ισιώνει τη μηχανή | Χρήση: | Αποκατάσταση πιάτων φύλλων μετάλλων |
|---|---|---|---|
| Εφαρμογή: | Πολυ βιομηχανικές εφαρμογές | πάχος πιάτων: | 20mm |
| Πλάτος πιάτων: | 1500~3000mm | Δύναμη παραγωγής πιάτων: | 245MPa, 345MPa |
| Κύλινδρος Straighteing qty: | 9pcs | Σχεδιάγραμμα ρόλων εργασίας: | Ανώτερο 4pcs, χαμηλότερο 5pcs |
| Επισημαίνω: | ισοπεδώνοντας μηχανή πιάτων 3000mm,πιάτο χάλυβα 20mm που ισιώνει τη μηχανή,Πιάτο χάλυβα cOem που ισιώνει τη μηχανή |
||
πλάτος 9 20mm πυκνά 3000mm πιάτο χάλυβα κυλίνδρων που ισιώνει τη μηχανή
Πεδίο εφαρμογής:
Αυτό το πιάτο που ισιώνει τη μηχανή ισχύει για τη λεπτή ισοπέδωση του κανονικού/μέσου πιάτου, των μεγάλης ακρίβειας και υψηλής αντοχής πιάτων, κατάλληλων και για τα πιάτα χάλυβα και ανοξείδωτου.
Τεχνικές παράμετροι:
| Τύπος μηχανών | 9-κύλινδρος πιάτο χάλυβα που ισιώνει τη μηχανή |
| Διαμορφώστε το αριθ. | HQW43-20x3000 |
| Πιάτα που ισοπεδώνονται | 245MPa & χάλυβας 345MPa που ένα ανοξείδωτο καλύπτει |
| Μέγιστο πάχος πιάτων | 20 χιλ. |
| Ελάχιστο πάχος πιάτων | 5 χιλ. |
| Μέγιστο πλάτος πιάτων | 3000 χιλ. |
| Όριο παραγωγής πιάτων | MPA 245 & MPA 345 |
| Ισοπεδώνοντας ταχύτητα πιάτων | 2~7 m/min adjusable |
| Ποσότητα ρόλων εργασίας | 9 PC |
| Σχεδιάγραμμα ρόλων εργασίας | Ο ανώτερος με 4 ρόλους και χαμηλώνει με 5 ρόλους |
| Διάμετρος ρόλων εργασίας | 200 χιλ. |
| Διάστημα ρόλων | 220 χιλ. |
| Ποσότητα ρόλων υποστήριξης | 2 στήλες (συνολικοί 22 ρόλοι) |
| Κτύπημα Downpress | 70 χιλ. (- 10 χιλ. ~ +60 χιλ.) |
| Ταχύτητα Downpress | approx.35 mm/min |
| Ισοπεδώνοντας ακρίβεια | Όχι περισσότερο από 0,5 m/m2 |
*Above οι παράμετροι είναι ενδεικτικές και μπορούν να τροποποιηθούν σύμφωνα με τις παρούσες απαιτήσεις των πελατών.)
Χαρακτηριστικά γνωρίσματα μηχανών:
- Η μηχανή είναι ένας μηχανικός τύπος. Έχει αποτελεσθεί από το πλαίσιο μηχανών, την κινητή εγκάρσια δοκό, τη χαμηλότερη διαγώνια ακτίνα, το evice μετάδοσης mani, τη συνέλευση ρόλων εργασίας, τη συνέλευση ρόλων υποστήριξης, downpress το μηχανισμό, τη συσκευή ισορροπίας, τους ρόλους οδηγών και το ηλεκτρικό σύστημα ελέγχου κ.λπ.
- Είναι κατάλληλο για την ισοπέδωση του μέσου πιάτου, του μεγάλης ακρίβειας και υψηλής αντοχής πιάτου.
- Πολλαπλάσια ισοπέδωση εναλλαγής ανάγκης για τα λεπτά πιάτα.
- Η γενική δομή πλαισίων συγκόλλησης χάλυβα, πραγματοποίησε την ανοπτώντας επεξεργασία ανακούφισης πίεσης μετά από τη συγκόλληση. Η δομή πλαισίων με υψηλής αντοχής και ακαμψία.
- Η κύρια μηχανή είναι εξοπλισμένη με το δευτερεύοντα κάθετο κύλινδρο για να περιορίσει την απόκλιση του πιάτου χάλυβα κατά τη διάρκεια της μεταβίβασης.
- Οι ρόλοι και οι ρόλοι είναι όλοι εργασίας υποστήριξης πραγματοποιημένες σκληραίνοντας επεξεργασία επιφάνειας και ανίχνευση ρωγμών.
- Όλα τα ρουλεμάν ρόλων είναι ρουλεμάν self-aligning κυλίνδρων.
- Με τον αυτόματο πίνακα κυλίνδρων σίτισης και απαλλαγής για να διευκολύνει τη σίτιση και την έξοδο της μηχανής αποκατάστασης. Ο πίνακας κυλίνδρων σίτισης είναι εξοπλισμένος με μια κεντραρίσματος συσκευή πιάτων και οι κύλινδροι τροφοδοτούνται.
- Τα φύλλα που ισοπεδώνονται μπορούν να ταΐσουν και από τις δύο πλευρές, και ισοπεδωμένος repeatly.
- Είναι κατάλληλο για την ισοπέδωση του μέσου πιάτου, των μεγάλης ακρίβειας και υψηλής αντοχής πιάτων.
- Ψηφιακή επίδειξη, έλεγχος PLC. Η οπτική εισαγωγή, εκδίδει, τροποποιεί και αποθηκεύει τις παραμέτρους διαδικασίας.
- PLC Siemens, μετατροπέας μετατοπίσεων Balluff.
Άλλο πρότυπο για προαιρετικό:
|
Διαμορφώστε το αριθ. |
Ανώτατο ισοπεδώνοντας πάχος (χιλ.) |
Ελάχιστο ισοπεδώνοντας πάχος (χιλ.) |
Ανώτατο ισοπεδώνοντας πλάτος (χιλ.) |
Όριο παραγωγής πιάτων (MPA) |
Διάμετρος ρόλων εργασίας (χιλ.) |
Ρόλος εργασίας qty |
Δύναμη κύριων μηχανών (KW) |
Γενικό μέγεθος (μ) |
|
HQW43-140x4000 |
140 |
40 |
4000 |
240 |
680 |
7 |
2x200 |
19.2x7.2x13.6 |
|
HQW43-120x4000 |
120 |
30 |
4000 |
240 |
660 |
7 |
2x200 |
18.6x6.6x12.2 |
|
HQW43-80x4000 |
80 |
25 |
4000 |
800 |
680 |
7 |
2x450 |
19.88x7x13.2 |
|
HQW43-60x4000 |
60 |
16 |
4000 |
240 |
420 |
7 |
2x110 |
14.8x3.8x7.5 |
|
HQW43-32x3150 |
32 |
10 |
3150 |
800 |
370 |
7 |
2x300 |
13.7x3.4x7.2 |
|
HQW43-22x2200 |
22 |
5.5 |
2200 |
1500 |
340 |
9 |
2x180 |
12.1x3.2x6.9 |
|
HQW43-16x2000 |
16 |
5 |
2000 |
1500 |
280 |
9 |
2x160 |
11.2x3.0x5.9 |
|
HQW43-12x2500 |
12 |
4 |
2500 |
960 |
200 |
11 |
90 |
11.2x2.4x5.8 |
(*Above οι παράμετροι είναι ενδεικτικές και μπορούν να τροποποιηθούν σύμφωνα με τις παρούσες απαιτήσεις των πελατών.)
