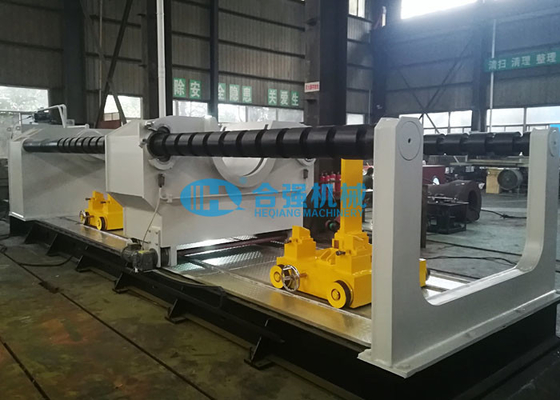

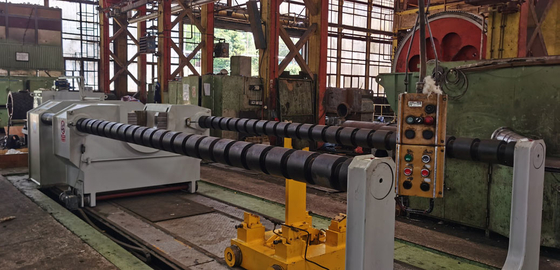

Οριζόντια υδραυλική μηχανή Τύπου ροδών 2000-5000kN 24VDC για τη μεταλλεία

2000-5000kN οριζόντιος υδραυλικός Τύπος ροδών για τη χρήση εφαρμογής μεταλλείας

Πεδίο εφαρμογής:

Ο οριζόντιος υδραυλικός Τύπος ισχύει για την αποσυναρμολόγηση και τη συνέλευση των υποσυγκεντρώσεων των μονάδων εργαλείων, τύμπανα, ρόδες, αποσυναρμολόγηση των υδραυλικών συζεύξεων, των τυμπάνων φρένων και των ρουλεμάν κ.λπ. μηχανών. Ισχύει επίσης για το μοντάρισμα και να κατεβεί του άξονα και των ροδών κινητών αποθεμάτων εξοπλισμού μεταλλείας. Ο Τύπος χρησιμοποιείται ευρέως στο εργαστήριο συντήρησης των μεταλλευτικών εταιρειών.


Τεχνικές παράμετροι:

(*Above οι παράμετροι είναι για την αναφορά. Μπορεί να τροποποιηθεί σύμφωνα με τις παρούσες απαιτήσεις του πελάτη.)

Δομή και χαρακτηριστικά γνωρίσματα:

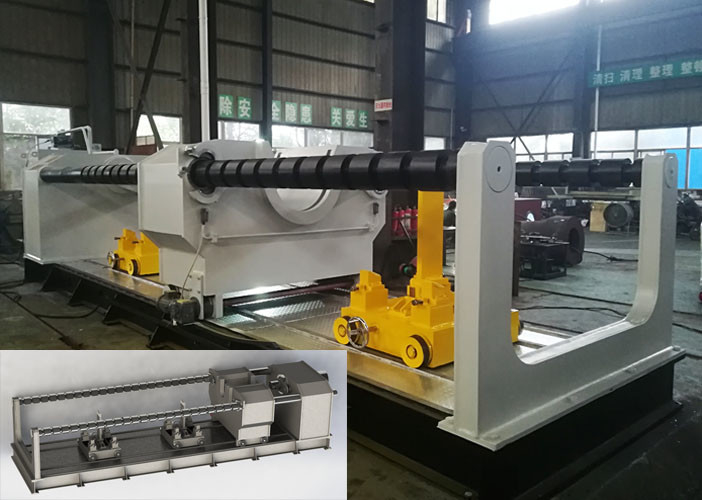

• Ο οριζόντιος υδραυλικός Τύπος αποτελείται κυρίως από το πλαίσιο μηχανών, τον κύλινδρο κριού, το μηχανισμό παχυμετρικών διαβητών, το καροτσάκι υποστήριξης, το υδραυλικό σύστημα, το ηλεκτρικές σύστημα ελέγχου και τη σχεδίαση.
• Το πλαίσιο μηχανών αποτελείται από τα πλαίσια, τη στήλη κυλίνδρων, την κινητή στήλη, την οπίσθιες στήλη και τις ράβδους υποστήριξης. Η στήλη κυλίνδρων και η κινητή στήλη συνδυάζονται μαζί μέσω δύο ράβδων υποστήριξης για να διαμορφώσουν ένα πλαίσιο δύναμης. Η οπίσθια στήλη πρόκειται μόνο να υποστηρίξει αυτές τις δύο ράβδους υποστήριξης.
• Η στήλη κυλίνδρων και η οπίσθια στήλη και ενώνονται στενά από το χυτοχάλυβα και από το πιάτο χάλυβα, και το πλαίσιο ενώνεται στενά από το πιάτο χάλυβα και το χάλυβα τμημάτων. Όλες είναι πραγματοποιημένη ανοπτώντας επεξεργασία.
• Τα 2 καροτσάκια υποστήριξης χρησιμοποιούνται για να κρατήσουν το κομμάτι προς κατεργασία. Μπορεί να τοποθετηθεί στο μέτωπο ή το οπίσθιο τμήμα της κινητής στήλης από το γερανό σύμφωνα με τις παρούσες απαιτήσεις λειτουργίας. Όταν το κομμάτι προς κατεργασία ωθείται από τον κριό, το καροτσάκι θα ακολουθήσει την κίνηση λόγω της δύναμης τριβής. Η ίδια καμία δύναμη. Το ύψος υποστήριξης μπορεί να τακτοποιηθεί με το χέρι.
• Ο μηχανισμός παχυμετρικών διαβητών εγκαθίσταται στην ανθεκτική στήλη. Χρησιμοποιείται για να τοποθετήσει την ανθεκτική στήλη στις διαφορετικές θέσεις που απαιτούνται.


Τεχνικά έγγραφα:

Τα ακόλουθα τεχνικά έγγραφα θα παρασχεθούν μαζί με τη μηχανή όταν παράδοση σε 3 αντίγραφα σε χαρτί και μαλακό αντίγραφο στη αγγλική γλώσσα:

• Εγχειρίδιο λειτουργίας και οδηγίας συντήρησης
• Γενικό σχέδιο ρύθμισης, υδραυλικό σχηματικό διάγραμμα, διάγραμμα ηλεκτρικών σχηματικών αναπαραστάσεων
• Σχέδιο ιδρύματος
• Κατάλογος ανταλλακτικών και ειδικών εργαλείων
• Πιστοποιητικό προϊόντων/πιστοποιητικό αποδοχής εργοστασίων (ένα αρχικό).
